Met welke slijtage krijgt een kabelboom te maken?
Koperdraad voor elektrische stroom is omringd door een isolatiemantel. Vele draden bij elkaar worden samengebundeld met tape en/of een PVC mantel voor extra bescherming. Door de jaren heen is slijtage aan kabelbomen onvermijdelijk. Verschillende factoren spelen hierbij een rol. De omliggende isolatie slijt voornamelijk door invloeden van buitenaf. Het inwendige koper slijt van binnenuit door warmteontwikkeling van de elektrische stroom. Deze slijtage kun je niet direct zien, maar heeft wel een negatieve invloed op het doorlaten van de stroom. Daarnaast krijgen we te maken met corrosie die optreedt op de contactpunten. Hieronder gaan we er verder op in.
Kabelboom slijtage door invloeden van buitenaf
- Van buitenaf slijt de isolatie van een kabelboom met de jaren voornamelijk door de temperatuurvariaties en hitte van de motor. Ook spelen vloeistoffen zoals motorolie, koelvloeistof, brandstof en vocht een rol. Daarnaast heb je 's winters te maken met het agressieve pekel. Al deze invloeden tasten het materiaal aan waardoor de isolatie verhardt, verpulvert en afbreekt en uiteindelijk ook het koper wordt aangetast.Bij oude bedrading rond het motorblok is dit vaak duidelijk te zien. Zie als voorbeeld het oude motor sensorkabelboompje van een Peugeot 205 in de foto.
- Naast slijtage van de isolatie treedt er van buitenaf ook oxidatie/corrosie op. Je herkent dit aan de groene kleur op het koper. Dit is vervelend omdat corrosie een optimale doorvoer van de stroom in de weg zit, waardoor de elektrische prestaties van de auto verminderen. De groene oxidatie zorgt als het ware voor een weerstand die allerlei storingen kan geven. Verderop lichten we dat toe.
- Van buitenaf kun je ook nog te maken krijgen met ongedierte. Zo zijn er marters of muizen die nog wel eens onder de motorkap willen kruipen en aan je kabels knagen. Stevige PVC-isolatie of hoogfrequente tonen kunnen dit helpen voorkomen.
Kabelboom slijtage door invloeden van binnenuit
Ook van binnenuit treedt er slijtage op in de elektrische bedrading. Wanneer er langdurig een grote stroom, door een relatief dunne draad loopt, zal het koper opwarmen. Iedere keer dat deze opwarming en afkoeling van het koper optreedt, zorgt dit voor een toename van de soortelijke weerstand van de koperen kern. Doordat de soortelijke weerstand vergroot, zal het slijtageproces ook steeds sneller toenemen. De extra weerstand zorgt immers voor meer warmteontwikkeling en dus weer meer slijtage. Je herkent dit goed aan de donkere verkleuring van het koper. Wanneer je langdurig een te grote stroom door een draad trekt, kan de isolatie zelfs wegsmelten.
Bij alle slijtagevormen speelt de kwaliteit een grote rol. Zo gebruikte BMW vrijwel nooit dunne draadjes, terwijl je in goedkopere auto’s volop dunne draadjes aantreft. Het koper van zo’n kabelboom uit een BMW heeft na 10-tallen jaren dan meestal nog een erg mooie koperen kleur, terwijl die van een goedkopere auto met dunne draadjes zwart verkleurd is. Dit is vaak het geval bij bijvoorbeeld de koplampbedrading, omdat die een relatief grote en langdurige stroom moet doorlaten.
Gevolgen van slijtage aan je bedrading
Elektrische storingen
Slijtage van je kabelboom kan diverse storingen geven. Wanneer draadjes breken, kun je slechte contacten hebben waardoor lampjes, sensoren en andere verbruikers sporadisch werken. Het kan ook motoruitval veroorzaken wanneer het bijvoorbeeld draden zijn die de ontsteking of brandstofvoorziening regelen.
Overgangsweerstand door corrosie geeft ook allerlei vervelende storingen. Je krijgt dan te maken met storingen zoals:
- zwakke verlichting
- slecht of niet meer kunnen starten
- langzaam draaiende ruitenwissers
- falende meters
- accu die niet oplaadt waardoor je stil komt te staan
- een zachte claxon
- zwakke / knipperende interieurlampjes
- een zwakke ontsteking
- slechte brandstofvoorziening
- of zelfs motoruitval zodra je veel stroom trekt met bijvoorbeeld je kachelventilator
- etc.
Brand door kortsluiting
Erger is nog dat slijtage er op den duur ook voor kan zorgen dat het koper van de draden bloot komt te liggen. Dit kan grote gevolgen hebben. Wanneer het koper van een + draad het – circuit raakt, wat bij de meeste auto’s de hele carrosserie is, dan heb je te maken met een volle kortsluiting. Er gaat dan direct zo’n hoge stroom lopen dat de isolatie rondom de koperen kern vrijwel direct wegsmelt of verbrandt. Ook je elektrische componenten kunnen in één klap kapot zijn. Tegenwoordige auto’s zitten vol met zekeringen waardoor dit risico verkleint, maar in oudere auto’s zijn vaak nauwelijks of geen zekeringen aangebracht. Brand door kortsluiting in oudere auto’s is dan ook zeker geen uitzondering.
Waar let je op bij het inspecteren van de kabels en contactpunten?
Controleer de stekkers en kabelschoenen
Voor het goed functioneren van al je elektrische componenten in je auto is het belangrijk om de stekkerpluggen en connectoren na te lopen. Controleer of de contactpunten niet vuil, vet of groen door oxidatie zijn, zoals verderop hieronder in de foto met de rode stekker is te zien. Dat geeft weerstand waardoor de stroom belemmerd wordt. Waar de stroom belemmerd wordt, treedt warmteontwikkeling op, wat stekkers en isolatie kan doen smelten.
Maak de stekkers met daarin de kabelschoenen goed schoon. Je kunt dit doen met een (tanden)borsteltje of doekje en bijvoorbeeld wat remmenreiniger. Nog beter is om contactspray te gebruiken. Contactspray werkt ook preventief tegen de vorming van corrosie. Indien mogelijk kun je de kabelschoenen ook helemaal vervangen. Je hebt hier wel het juiste gereedschap voor nodig.
Een bekend probleem is dat daar waar de koperdraad in het stekkertje geklemd zit, de draad is beschadigd. Soms hangt het kabelschoentje nog slechts met een paar koperdraadjes vast. Je kunt dit verderop hieronder goed zien op de foto bij de blauwe draad. Vervang deze contacten direct, want het gaat vroeg of laat voor problemen zorgen. Voeg dan gelijk krimpkous toe voor de stevigheid.
Controleer alle massapunten
Loop ook al je massapunten na. Hier komen vaak vele aders samen. Mocht zo’n massapunt op je carrosserie weerstand geven door corrosie, dan kun je allerlei vreemde storingen verwachten zoals hierboven in het artikel is beschreven. Je kunt controleren of een massapunt de boosdoener is door vanaf de minkant van de verbruiker direct een draad naar de min van je accu te leggen. Is de storing dan weg, dan zit het probleem in de massa. Maak je massapunten dus goed schoon en haal alle viezigheid, vet, roest en corrosie weg. Vergeet niet de onderkant van de kop van de bout en eventuele ringen die op de bout zitten schoon te maken. Haal ook verf weg die een directe verbinding belemmerd tussen de kale carrosserie en het koper. Indien alles schoon is kun je er een laag vaseline over heen doen om vocht, en dus corrosie, geen kans te geven.
Zoek naar draadbreuken
Mocht je een draadbreuk tegenkomen, zet dan geen draadjes aan elkaar vast met kroonsteentjes. Dit zijn uitgewezen plekken voor de vorming van corrosie. Het liefste zet je de draad direct vast aan het contactpunt. Lukt dat niet omdat de draad te kort is, dan kun je een nieuwe draad trekken of overweeg één van onderstaande opties.
Verbindingspijpjes
Om aders te verbinden kun je een verbindingspijpje gebruiken zoals in de foto. Je doet hier aan beide kanten de aders in die je wilt verbinden. Met een speciale krimptang voor geïsoleerde verbindingspijpjes pers je het pijpje samen. Deze pijpjes zijn er in rood, blauw en geel afhankelijk van de dikte van de draad. Rood is daarbij voor de dunste draad en geel voor dikkere draad. Het liefste doe je hier nog een extra krimpkous omheen zodat er geen vocht bij kan komen. Deze verbindingspijpjes geven een zeer stevige en betrouwbare verbinding, maar in een draadboom laten ze een dikke bult zien door hun formaat.
Solderen

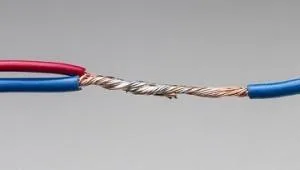

Solderen met een soldeerbout is een goede optie. Doe hier voor de stevigheid en isolatie wel altijd een krimpkous omheen. Zo voorkom je niet alleen kortsluiting maar hou je ook vocht buiten om corrosie tegen te gaan. Een soldeerverbinding geeft een zeer goede connectie maar let wel op dat deze vrij kwetsbaar is. Soldeer wordt keihard en kan breken wanneer er krachten op inwerken.
Een alternatief voor solderen met een soldeerbout is om gebruik te maken van met tin gevulde soldeerbuisjes. Je stopt hier de draden in die je met elkaar wilt verbinden, net zoals bij het verbindingspijpje hierboven. Het verschil is alleen dat je bij het pijpje hierboven een krimptang nodig hebt. Dat is bij deze soldeerbuisjes niet het geval. Bij het soldeerbuisje vloeit de tin zodra je het verwarmt met bijvoorbeeld een hete luchtföhn. Ze hebben hier namelijk gebruik gemaakt van tin met een relatief lage smelttemperatuur. Tijdens het verwarmen krimpt de behuizing met lijm aan de binnenkant mee. Zo heb je in theorie een vochtvrije verbinding.
Deze buisjes geven in principe een goede en veilige verbinding, maar we zien ook regelmatig dat het soldeer niet goed vloeit en hecht. Let er dus op dat je ze van een goede kwaliteit koopt en trek altijd even goed aan de draden om te controleren of deze goed vastzitten. Het voordeel is dat deze buisjes geen enorme bult achterlaten in een draadboom omdat ze door het krimpen vrijwel de dikte van de draad aannemen. Wel blijft soldeer altijd kwetsbaarder.

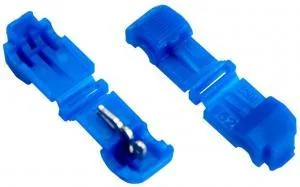

Soms zie je wel eens 'scotchlok' verbindingsblokjes gebruikt worden. Dit raden wij af. Deze contactblokjes geven geen langdurig betrouwbare verbinding en zijn ook een potentiële plek voor corrosievorming. Op den duur zul je ze vanzelf 'kotsblokjes' gaan noemen 😉
Controleer de isolatie
Let verder op de isolatie en kijk of er geen beschadigingen zijn waardoor de koperen kern zichtbaar is geworden. Deze draden wil je het liefst vervangen. Zorg er in ieder geval voor dat je het koper isoleert, bijvoorbeeld met isolatietape of krimpkous.
Voorbeelden van slechte elektrische verbindingen
In de foto’s hieronder zie je voorbeelden van slechte elektrische verbindingen. We zien vuile en gecorrodeerde kabelschoenen, versleten isolatie en kabelschoentjes die nog nauwelijks vast zitten aan de koperdraad.
Voorbeelden van goede elektrische verbindingen
De foto’s hieronder geven weer hoe we het willen zien voor een goed betrouwbaar elektrisch circuit. We zien daar onbeschadigde draden met schone en betrouwbare kabelschoentjes. Bij SKS passen we altijd krimpkous toe in de verbinding tussen koperdraad en kabelschoen. Dit verlengt de levensduur enorm door extra versteviging en tegengaan van corrosie.
Wat wij kunnen betekenen voor uw kabelbomen
Ben je helemaal niet thuis in elektra en wordt je al nerveus bij het idee om deze klussen zelf uit te voeren? Dan kunnen wij dit voor je doen.
Versleten kabelbomen kunnen wij herstellen, repareren en reproduceren. De kabelboom ziet er dan weer mooi uit en functioneert zoals die hoort. Voor echt oude klassiekers kunnen wij de kabelboom ook helemaal nieuwbouwen. Wij hebben ruim 40 jaar ervaring en expertise in kabelbomen voor Citroën Traction Avant.
Daarnaast hebben wij ruim 10 jaar specifieke expertise in kabelbomen voor Peugeot 205.
Wij leveren ook nieuwe accukabelsets. We kunnen deze voor alle voertuigen op maat maken. Accukabels vormen de basis van het elektrisch circuit in je voertuig en moet je om die reden dus zeker niet vergeten.
In oudere auto’s werden hier veelal dunne kabels voor gebruikt zoals 6 mm2 of 10 mm2. Zeker door het bijkomende slijtageproces, met weerstand in de kabel tot gevolg, zorgt dit ervoor dat elektrische componenten steeds slechter gaan werken omdat ze simpelweg minder spanning ontvangen. Ook het starten van de motor gaat hierdoor steeds slechter.
Het kan ook problemen veroorzaken wanneer we een moderne accu plaatsen die een hoge spanning nodig heeft om te kunnen laden. Door de dunne kabels kan de accu dan niet volledig en goed geladen worden, waardoor je om de haverklap met een lege accu komt te staan.
Wij leveren kwalitatieve accukabels op maat van een goeie dikte zoals 25 mm² en 35 mm², waardoor je geen last meer hebt van spanningsverlies en je accu goed geladen wordt. Ook zal je merken dat het starten van de motor weer zeer vlot gaat.
Heeft u een kabelboom klus voor ons? Neem dan gerust contact met ons op.
