Beschrijving

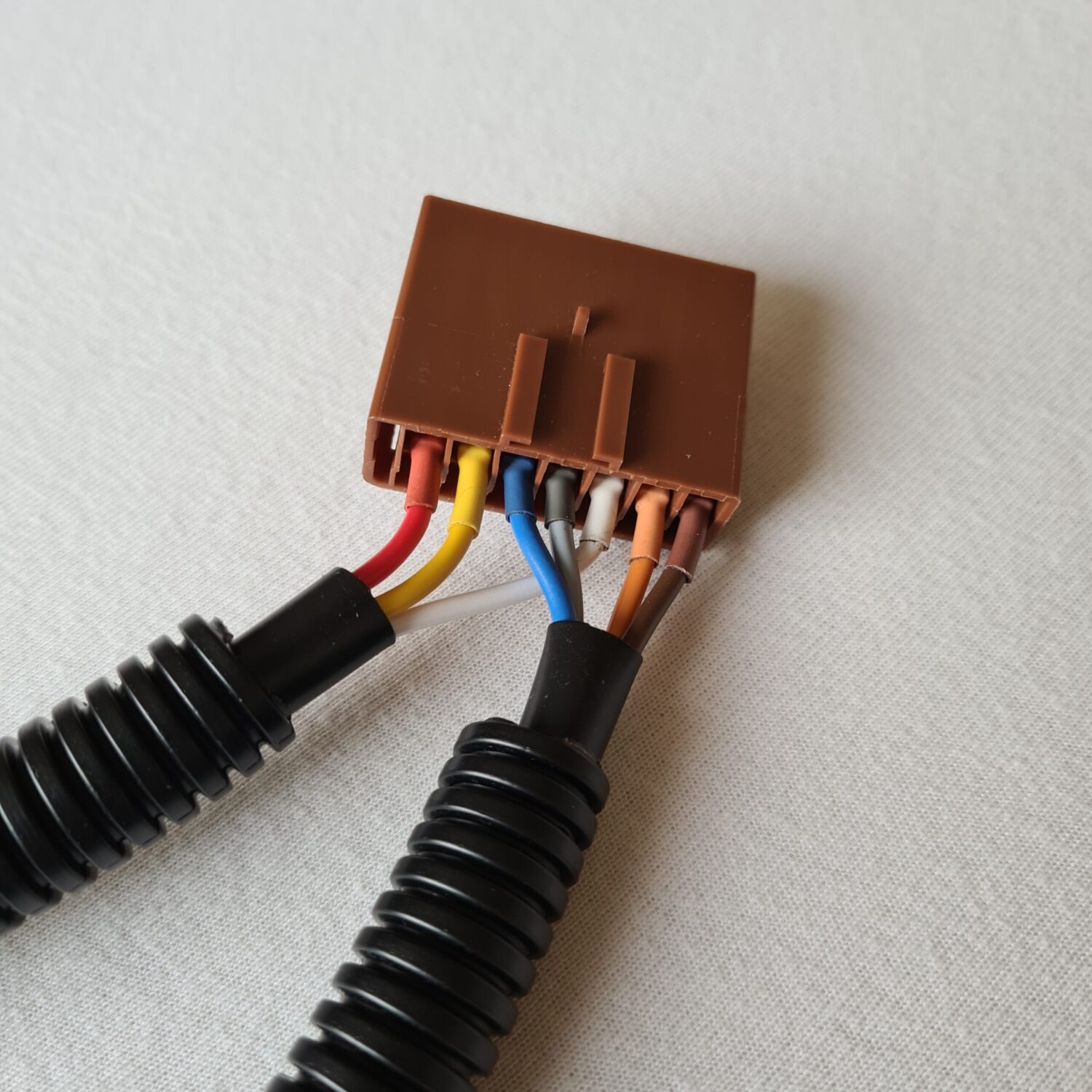

Motor sensoren kabelboom 7-polig, voor de aansluiting op de sensoren in het motorblok van de Peugeot 205 GTI / CTI 1.6 en 1.9 liter en ook de 205 Gentry. Vanaf ongeveer oktober / november 1987. Dit was het begin van fase 1.5.
Wordt o.a. toegepast op de onderstaande motorblokken:
- 1.9 liter DKZ (XU9JAZ), D6B (XU9JA) en DFZ (XU9J1)
- 1.6 liter B6D (XU5JA) en 180Z/180A (XU5J1)
De 3-polige motor sensorkabelboom voor de Peugeot 205 fase 1 vind je hier.
OPTIE: Originele bruine FEMALE stekker en/of krimptang meebestellen
We bieden nu ook de optie aan om de bruine FEMALE contrastekker (inclusief de vrouwelijke kabelschoentjes mee te bestellen. We leveren dan 9 kabelschoentjes mee (2 extra). Je kunt deze zelf monteren aan de kant van de hoofdkabelboom gezien deze vaak in een slechte staat verkeerd.
Mocht je hier niet het juiste gereedschap voor hebben kun je ook kiezen de juiste krimptang mee te bestellen.
Originele bruine MALE stekker niet langer leverbaar
LET OP: De MALE 7-polige bruine stekker aan de motorsensorkabelboom is niet langer nieuw te koop. Wij kunnen de kabelboom alleen maken tegen inlevering van uw oude originele male stekker. Na uw aankoop nemen wij contact met u op zodat u deze kunt opsturen. We kunnen de kabelboom ook maken met pijpjes zodat u die kunt koppelen, maar we hebben inmiddels (sinds februari 2026) ook een nieuwe upgraded versie van de kabelboom geproduceerd met een watervaste stekker.
Nieuwe UPGRADED versie met waterdichte stekker
Wij hebben inmiddels de kabelboom ook uitgebracht met een nieuwe watervaste stekker waar wij de bijbehorende contrastekker meeleveren. Kijk daarvoor hier.
Origineel en kwaliteit
De kabelboom heeft de originele maatvoering.
Voor de stevigheid en ter preventie van corrosie en kortsluiting is iedere verbinding tussen koperader en kabelschoen hoogwaardig afgewerkt. Dit is onze standaard werkwijze bij SKS. Tevens gebruiken we voor de koperaders een iets dikkere diameter. Onze kabelbomen hebben daardoor een extra lange en betrouwbare levensduur.
Veel voorkomende storingen door slijtage van de sensor kabelboom
De kabelboom van de motorsensoren is in de 205 vrijwel altijd ernstig versleten. De volgende storingen komen vaak voor door slijtage van deze kabelboom:
- Slecht of geheel niet kunnen starten
- Wijzers in het instrumentenpaneel die niet of sporadisch werken
- Dashboardmeters die een afwijkende waarde weergeven
- Falende waarschuwingslampjes van de sensoren zoals oliedrukalarm, koelvloeistoftemperatuuralarm of dynamo laad alarmlampje
Op de foto’s hieronder zie je in welke staat wij de motorsensorkabelboompjes in de Peugeot 205 meestal aantreffen.
Locatie en aansluiten van de motor sensorkabelboom
De motor sensorkabelboom wordt gekoppeld aan een 7-polige bruine stekker female die je bovenop het koppelingshuis vindt, ergens onder de luchthoeveelheidsmeter. Alle typen vanaf november 1987 hebben deze stekker. Voor de zekerheid kun je dit even checken. De motorsensor kabelboom voor eerdere types heeft slechts 3 aders, deze vind je hier.
De individuele aders gaan naar het startrelais en de sensoren op het motorblok.
Gemakkelijk zelf te monteren.
Wij bieden nu ook de optie om de female bruine 7-polige stekker los mee te bestellen inclusief de female kabelschoentjes.
Overzicht van de aansluitingen
- Startrelais op de startmotor
- Oliedruk sensor
- Oliedruk alarmsensor
- Olietemperatuur sensor
- Dynamo laadalarm
- Koelvloeistof temperatuur sensor
- Koelvloeistof temperatuur alarmsensor
