Descrizione

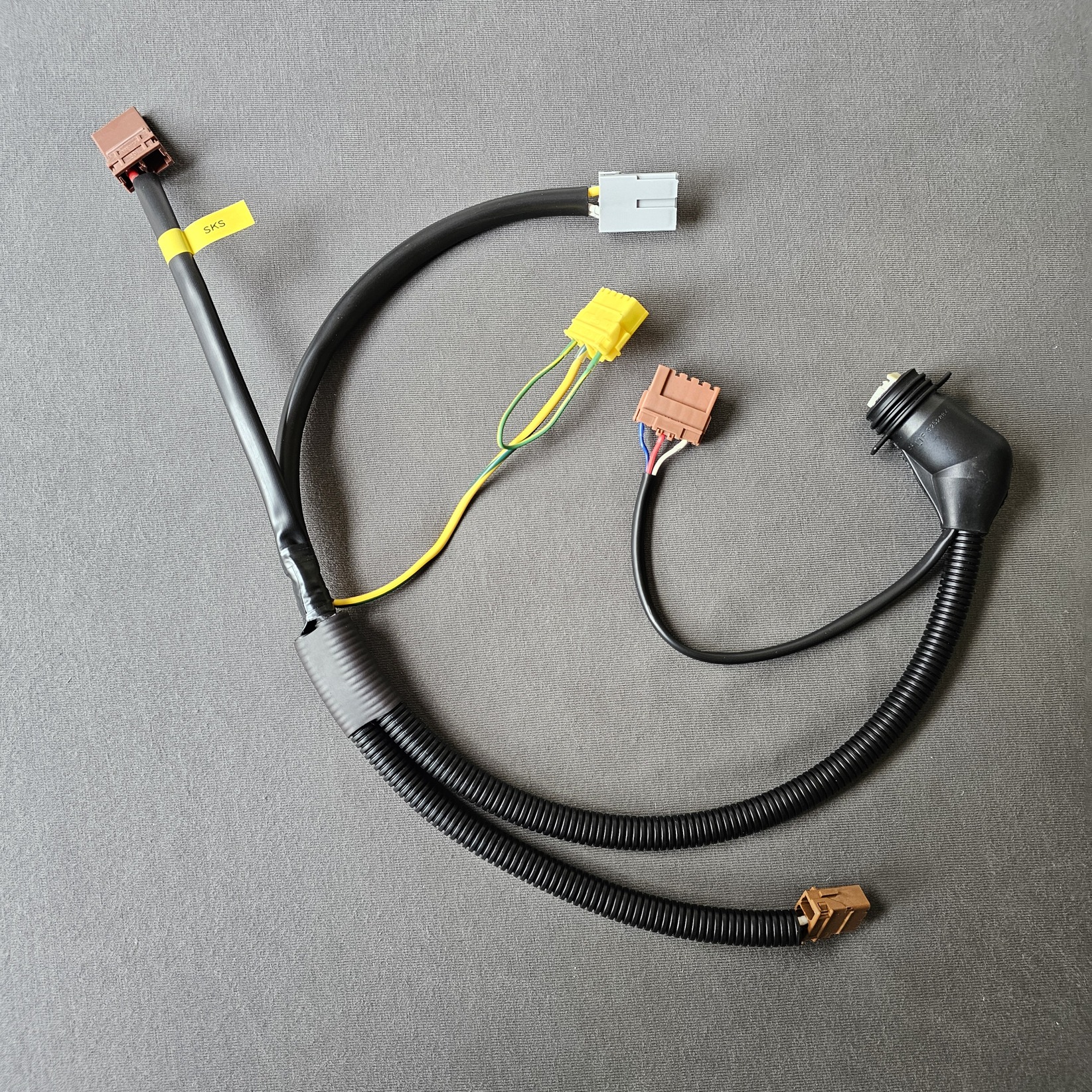

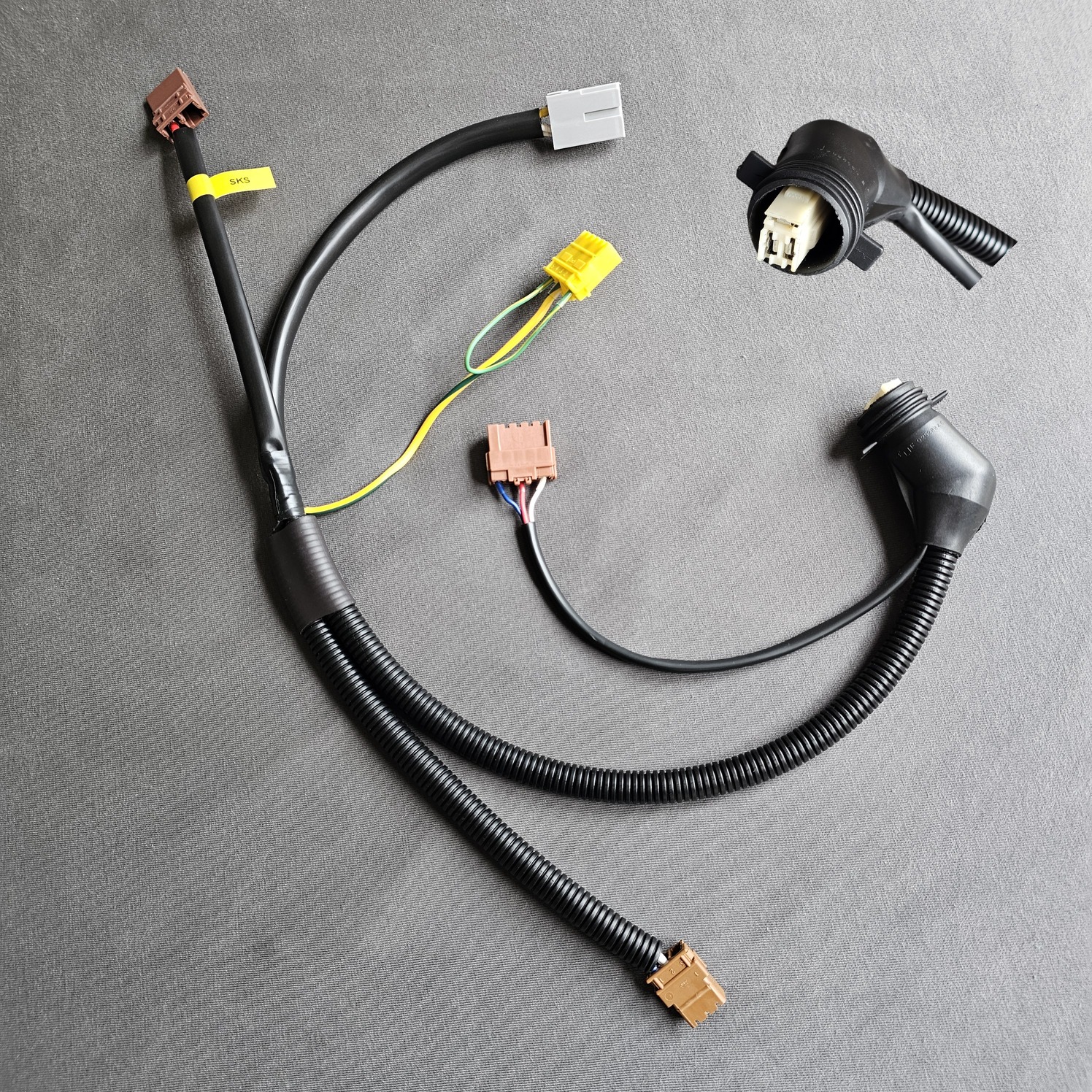

Nuovo cablaggio per il controllo della ventola del radiatore per il raffreddamento del liquido di raffreddamento. Utilizzato in diverse 205 dove la velocità bassa e alta della ventola è controllata da una resistenza in serie.

Questo cablaggio si trova soprattutto nei modelli Peugeot 205 GTI / CTI fase 1.5 e 2 in cui è installata una sola ventola.

Originale e di qualità

Il cablaggio è costruito da noi secondo le specifiche originali, come le dimensioni, i colori dei fili e i connettori. Utilizziamo sempre fili di rame di alta qualità e scarpe per cavi nuove e originali. Ove possibile, utilizziamo spine originali nuove. Utilizziamo un filo di rame leggermente più spesso, che migliora notevolmente il flusso di corrente e la durata di vita.

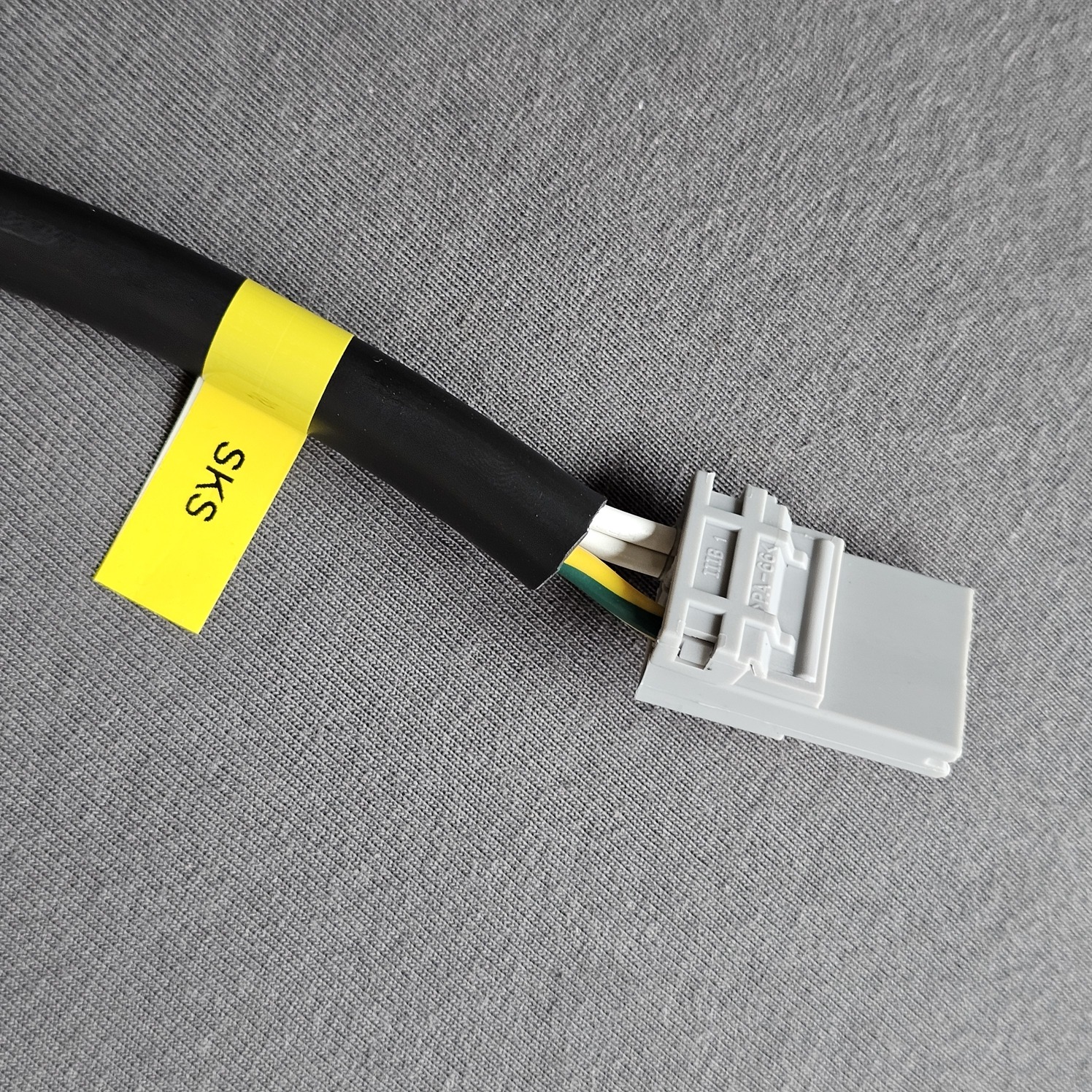

Rifiniamo tutti i collegamenti tra il filo di rame e il capocorda con un tubo termorestringente. Questo è il nostro metodo standard SKS che garantisce una durata extra lunga e affidabile. Inoltre, il cablaggio è ben rifinito con guaina isolante in PVC e tubo ad anello isolante come l'originale.

Tappo radiatore e tappo isolante

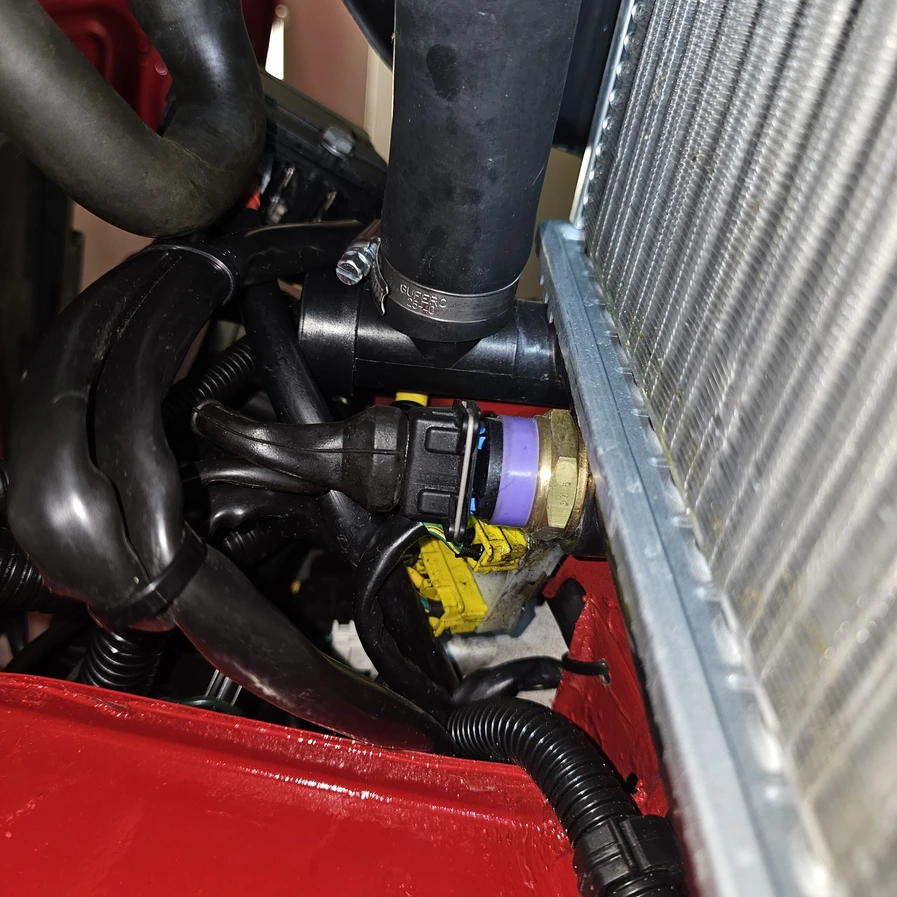

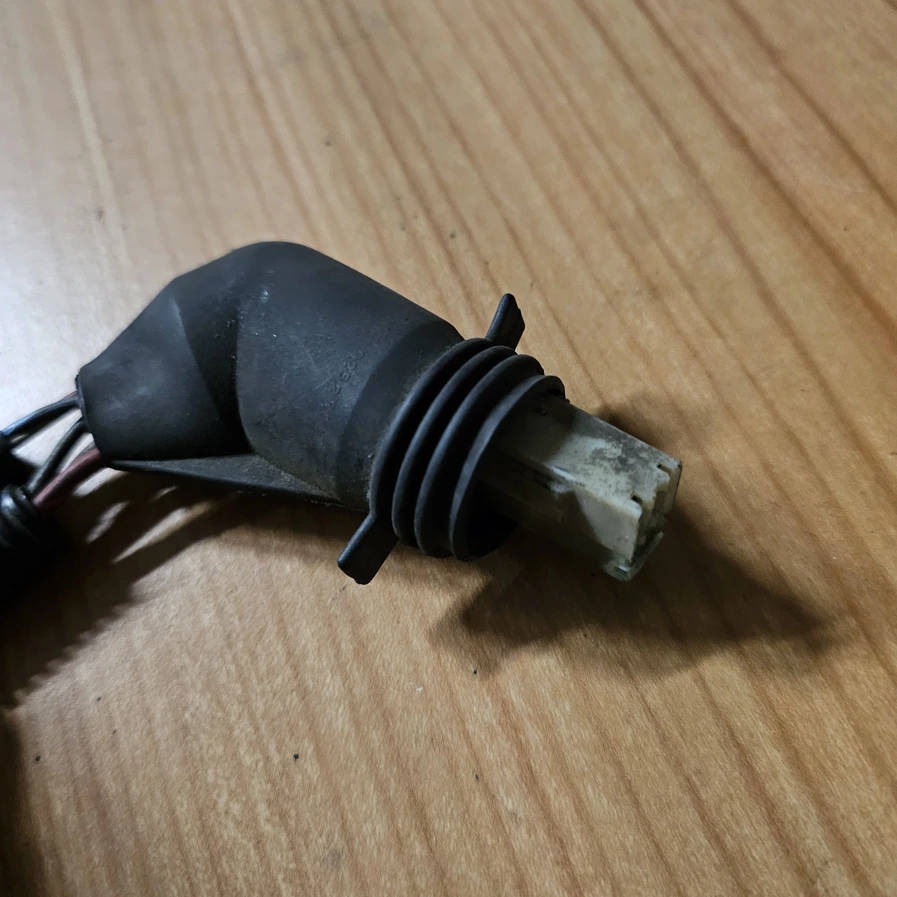

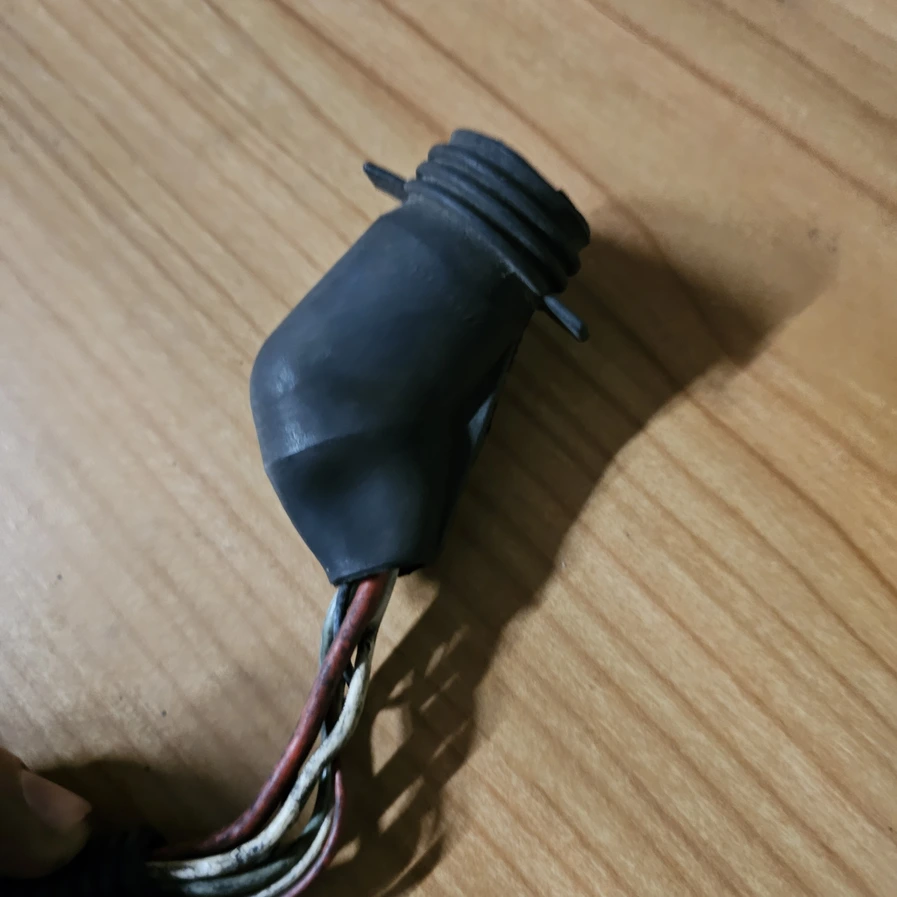

Nei 205 un po' più vecchi, spesso si utilizzava un'altra spina a T bianca a 3 poli da collegare al contatto termico del radiatore. Si posizionava quindi un tappo di isolamento come nella foto qui sotto. Se desiderate questa spina, preferiamo lavorare attraverso il sistema di scambio in cui ci inviate il vostro vecchio cablaggio e pagate meno. Dopo un'accurata pulizia, riutilizziamo questo connettore bianco e il tappo di isolamento.

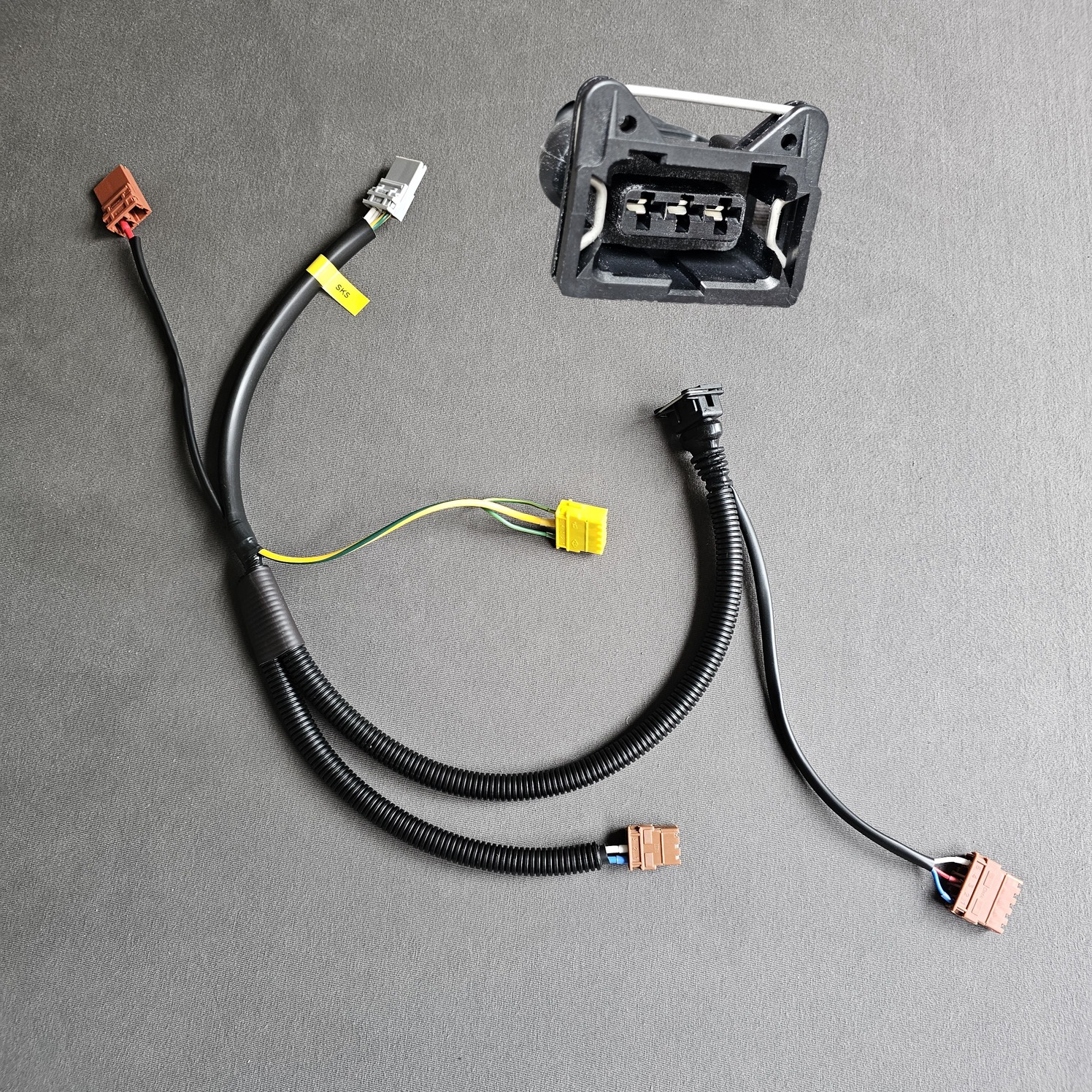

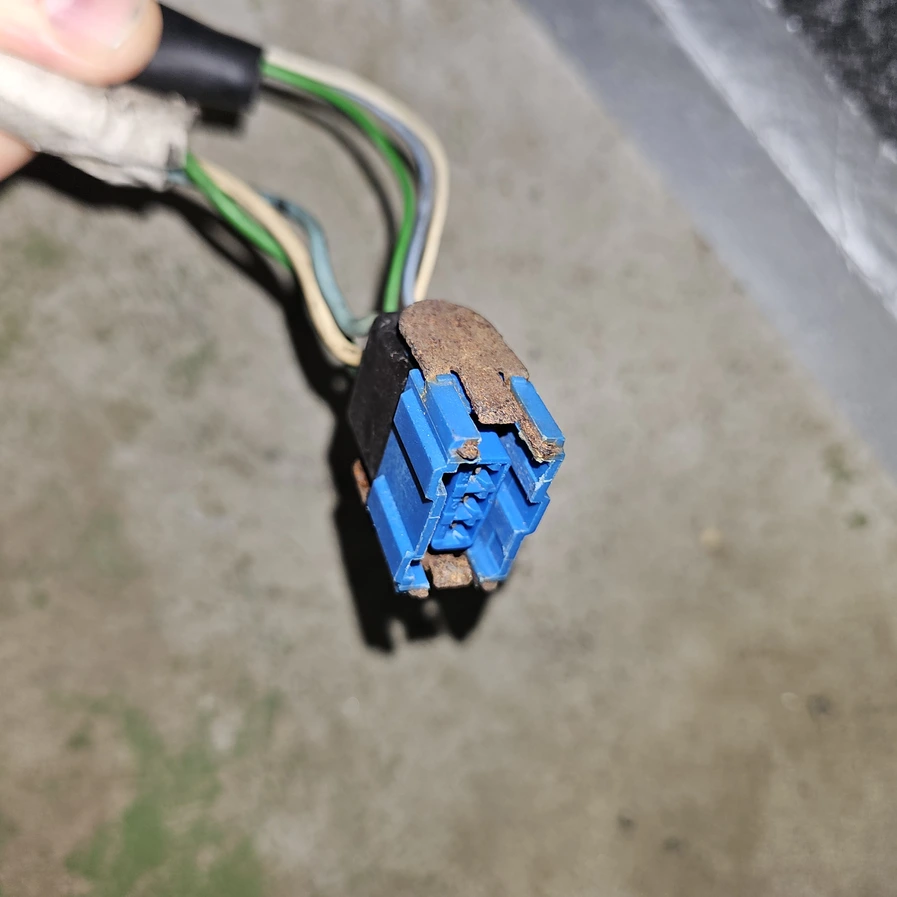

È possibile che abbiate già un altro interruttore a contatto termico che necessita solo di una spina orizzontale a 3 pin standard. In questo caso possiamo montare una nuova spina nera a 3 pin. Spesso erano originariamente di colore blu; in questo caso possiamo montarne uno usato, poiché non riusciamo a reperirlo. Ma il blu e il nero hanno lo stesso profilo di connessione e sono intercambiabili. Per maggiori informazioni, vedere le foto qui sotto. Se inseriamo un pezzo usato, è sempre in buone o ottime condizioni e tutto è ben pulito e rimesso a nuovo.

Non esitate a comunicarci quale spina desiderate. Siamo flessibili.

Le foto qui sotto forniscono ulteriori chiarimenti.

Se scegliete il sistema di scambio, vi contatteremo dopo l'ordine in modo che.

Funzione dei connettori del cablaggio

I connettori del cablaggio forniscono i seguenti collegamenti:

• Alimentazione principale del ventilatore dalla scatola dei fusibili
• Interruttore temperatura ventola radiatore (termocontatto)
• Resistenza di pre-commutazione per 2 velocità della ventola
• Alimentazione a modalità commutata del motore del ventilatore
• Spina di prova (era presente in alcuni modelli ma non è collegata)

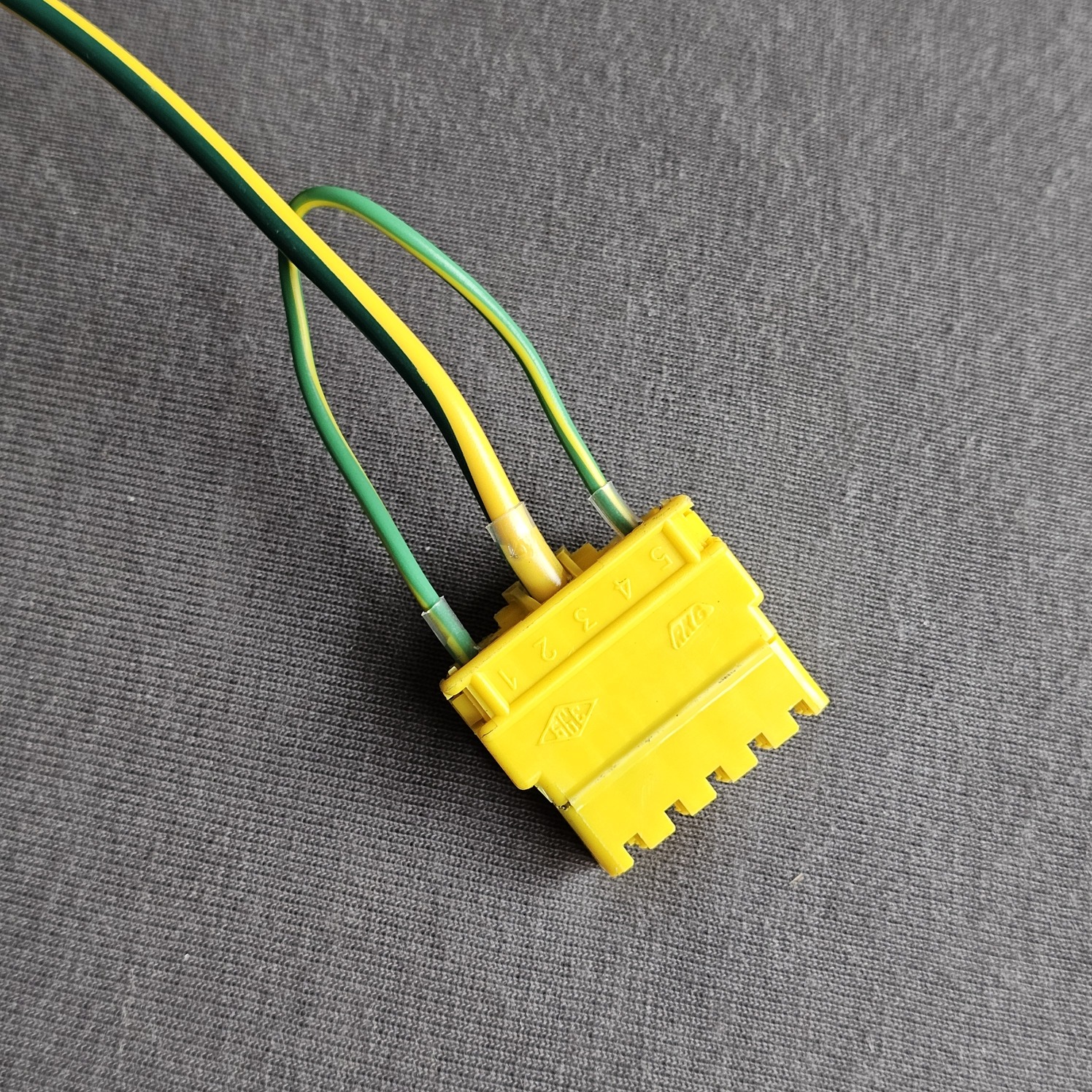

• Spina di terra
