Description

Nouveau faisceau de câbles pour la commande du ventilateur sur le radiateur pour le refroidissement du liquide de refroidissement. Utilisé dans plusieurs 205 où les vitesses lente et rapide du ventilateur sont contrôlées par une résistance en série.

Ce faisceau de câbles se trouve principalement dans les modèles Peugeot 205 GTI / CTI phase 1.5 et 2 où un seul ventilateur est installé.

Original et qualité

Nous avons fabriqué ce faisceau de câbles conformément aux spécifications d'origine, notamment en ce qui concerne les dimensions, les couleurs des fils et les connecteurs. Nous utilisons toujours du fil de cuivre de haute qualité ainsi que des cosses et des connecteurs d'origine neufs, lorsqu'ils sont disponibles. Nous utilisons un fil de cuivre légèrement plus épais, ce qui améliore considérablement la conductivité électrique et la durée de vie.

Au fil des ans, le faisceau de câbles partant de la fiche plate marron a été équipé tantôt de fils rouges, tantôt de fils verts. Nous utilisons systématiquement un fil rouge. Le fonctionnement reste le même.

Nous terminons toutes les connexions entre le fil de cuivre et la cosse de câble par une gaine thermorétractable. Il s'agit de notre méthode standard SKS qui garantit une durée de vie extra longue et fiable. De plus, le faisceau de câbles est bien fini avec une gaine isolante en PVC et un tube annulaire isolant comme l'original.

Bouchon radiateur et bouchon isolant

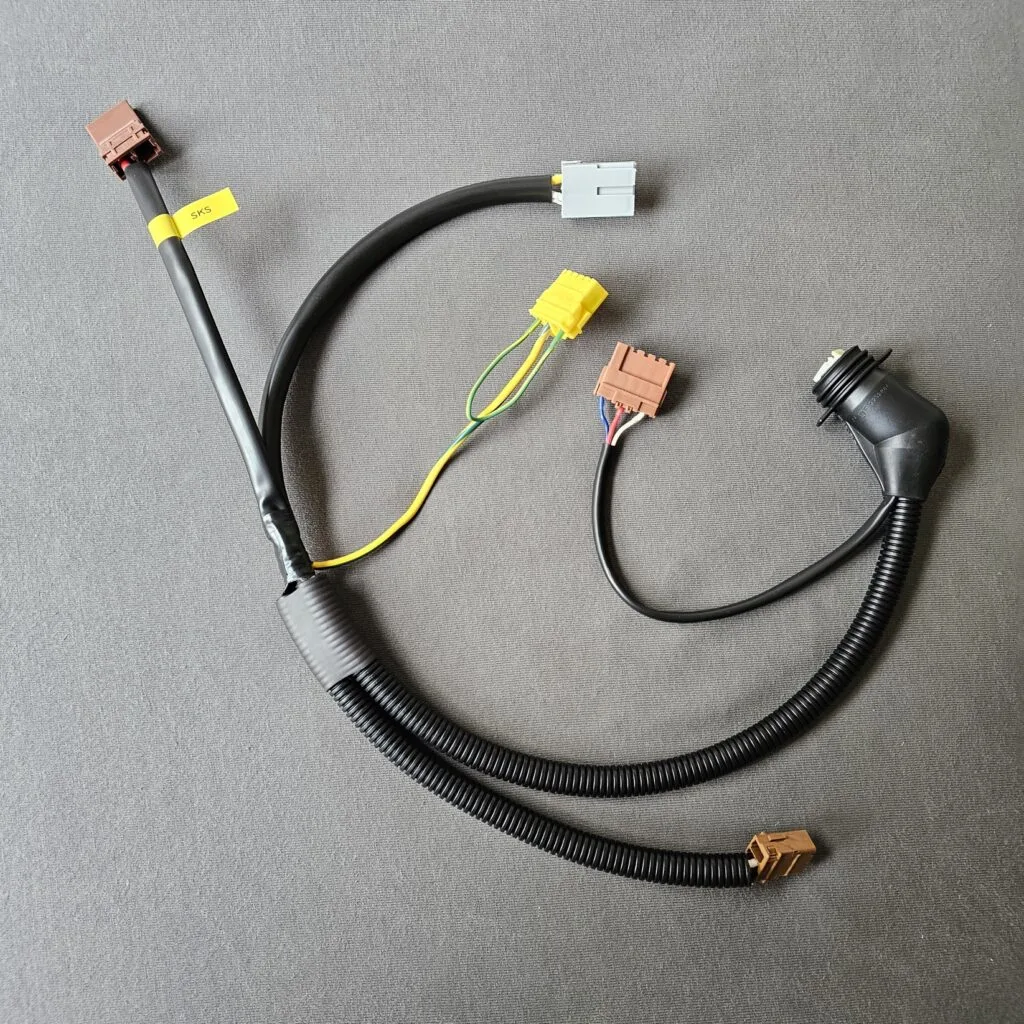

Sur les modèles 205 un peu plus anciens, une autre fiche en T blanche à 3 pôles était souvent utilisée pour se connecter au contact thermique du radiateur. Un capuchon isolant était alors également placé sur la fiche.

Il se peut que vous disposiez déjà d'un autre interrupteur thermocontact qui nécessite simplement une fiche horizontale standard à 3 broches. Dans ce cas, nous pouvons installer une nouvelle fiche noire à 3 broches. Les fiches bleues et noires ont le même profil de raccordement et sont interchangeables. Voir les photos ci-dessous pour plus de précisions.

Le capuchon isolant qui recouvre l'ancien modèle équipé d'une fiche en T blanche n'est disponible nulle part. Vous pouvez facilement le récupérer vous-même sur votre propre faisceau de câbles, ou nous l'envoyer après votre achat. Nous nous chargerons alors de le prélever pour vous.

Les photos ci-dessous fournissent des précisions supplémentaires sur les fiches et le capuchon isolant.

Fonction des fiches dans le faisceau de câbles

Les fiches du faisceau de câbles assurent les connexions suivantes :

• Alimentation principale du ventilateur à partir de la boîte à fusibles
• Interrupteur de température du ventilateur du radiateur (thermocontact)
• Résistance de pré-commutation pour 2 vitesses de ventilation
• Alimentation à découpage du moteur du ventilateur
• Fiche de test (était présente sur certains modèles mais n'est pas connectée)
• Prise de terre
